FPV是英文First Person View的缩写,即“第一人称主视角”,它是一种基于遥控航空模型或者车辆模型上加装无线摄像头回传设备,在地面看屏幕操控模型的新玩法。先上一段视频,过把瘾:

    看了这段视频什么感觉,反正我感觉就是,挖槽。太流弊了。这境界。。。。。。@#¥¥&……!@¥@#¥……¥%……*&……(。你肯定有想法吧?当然我们绝对不可能做得跟视频的这个一样。但是基本的FPV还是可以做到的。那么来吧。投入FPV大军的怀抱吧。首先购买设备。 如果你是土豪。可直接购买小飞手内置带有电池和接收机显示器的这种接收机,但是我们的DIY精神泛滥。下面给你最基本的FPV设备列表:

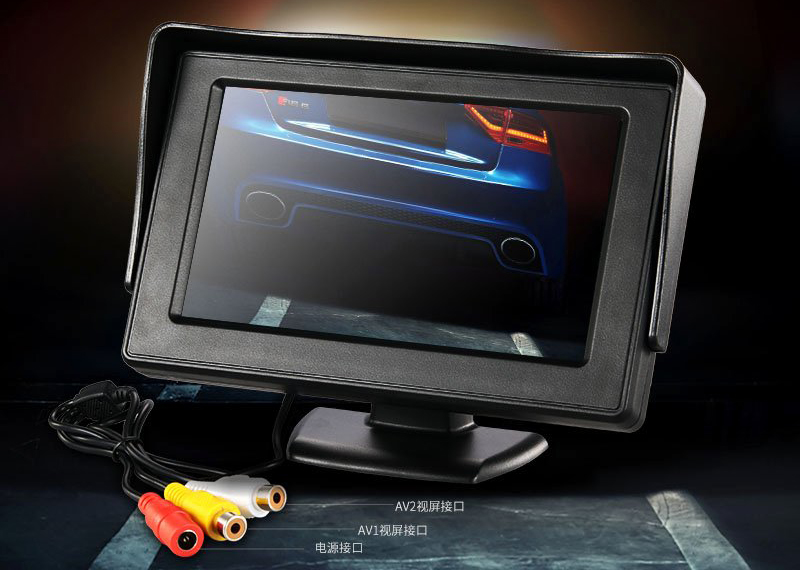

    首先你得要有一个显示器。带AV输入的就行。最好是7寸的液晶屏显示器最好。穷点的可以买4.3寸的这种。当然如果你是土豪。可以在你的大奔驰上装个4K的50寸电视我也支持。这个设备的作用是把图像信号显示出来。让我们看到飞机的飞行姿态还有摄像头所捕捉回来的视频信号。最好还是买4.3寸的这种。直接3S电池供电。轻便
    然后是摄像头,买普通的就行。但是要注意电压。最好是12V电压的。直接从动力电池接过来用。如果你买的不是12V的。还得另外购买变压模块。这个设备是用来做视频采集用的。采集视频回传给屏幕显示出来。(另外。如果之前已经买有相机。山狗和小米相机都支持实施输出视频的,就不用再单独购买摄像头了)

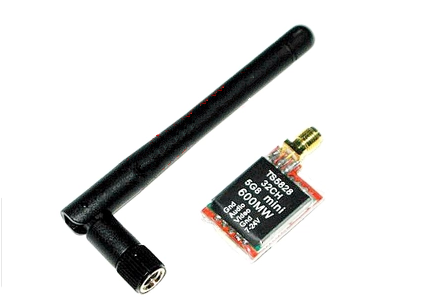

    TS5828空中信号发射端。这个设备是用来把摄像头采集到的图像通过电子波方式发送到地面接收机。发射机的型号有很多。我推荐这个因为这个性价比很高。而且体积和重量都控制在最小范围内。同时会配送一条天线。如果只是飞飞。距离在500米内。可以直接使用原装天线即可。
    RC832,地面用于接收空中发射机发射回来的信号。然后转换成图像信号发送到屏幕用于显示。推荐RC832的理由是。比较便宜。通用。其他型号也可以。跟发射机一样。如果没有什么特别要求的话。使用原装天线就可以了
    3S 2200 8c的电池。如果您的遥控器不是用这种电池的话。买一块吧。因为显示器和接收机都需要12V的电压才能正常工作。

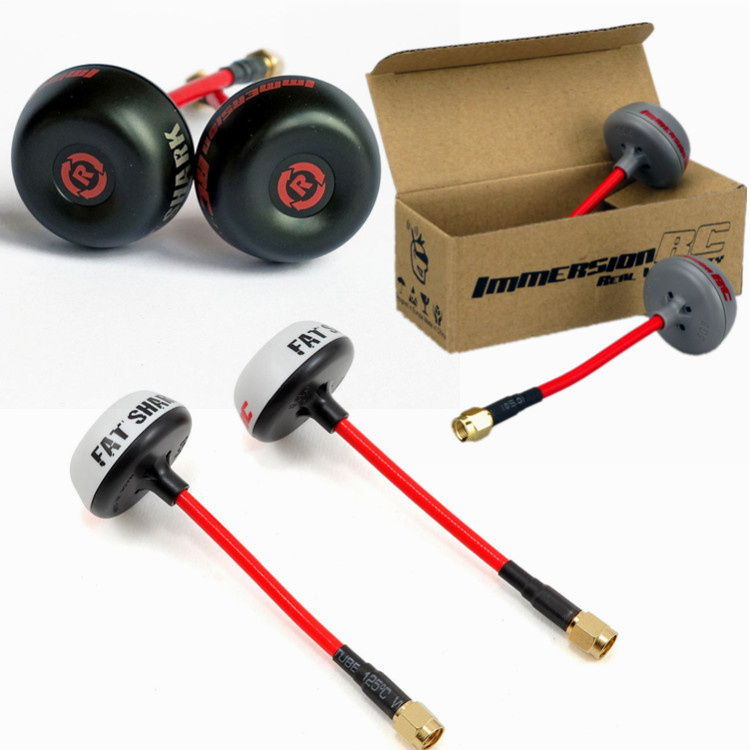

    天线。推荐购买四叶草天线。因为这种天线信号覆盖比较好。死区比较小。如果你要飞得更远。建议你还是买一对换掉原装天线。另外要注意的是。这种天线分内孔还是内针。购买的 时候注意看自己的图传用的是内孔还是内针。。
    等你拿到所有设备。那么动手组装吧。

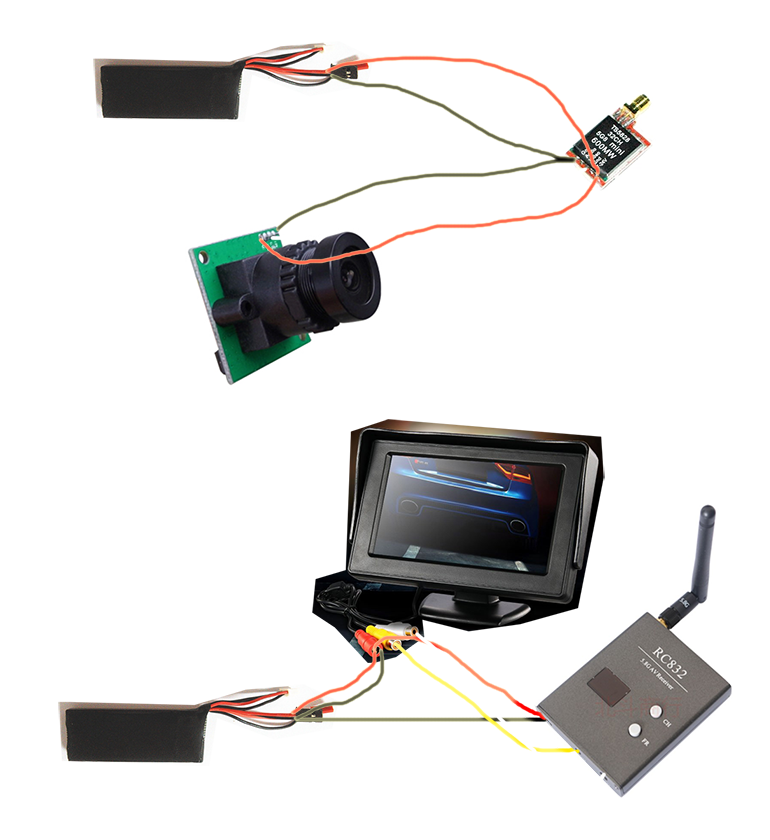

    我来说明一下接线图。首先飞机端。从飞机电池接+。接到TS5828的+电压上。然后再从这里接一条道摄像头的+极上。同样GND地线也是这样接。信号线的话就一根从摄像头的黄线信号线。接到TS5828的VIDEO视频输入这里。然后到地面接收端。首先接收机电池正极接到接收机的电源红线。然后再接一根到显示器的电源红线。地线也是这么接。接下来是信号线。接收机的AV线插到显示器的AV口。就可以了。最后一步骤。就是调频。吧TS5828的频率调到跟TS832的频率一样。就可以有图像显示出来了。接下来说一下。山狗的AV输出与TS5828的接线。

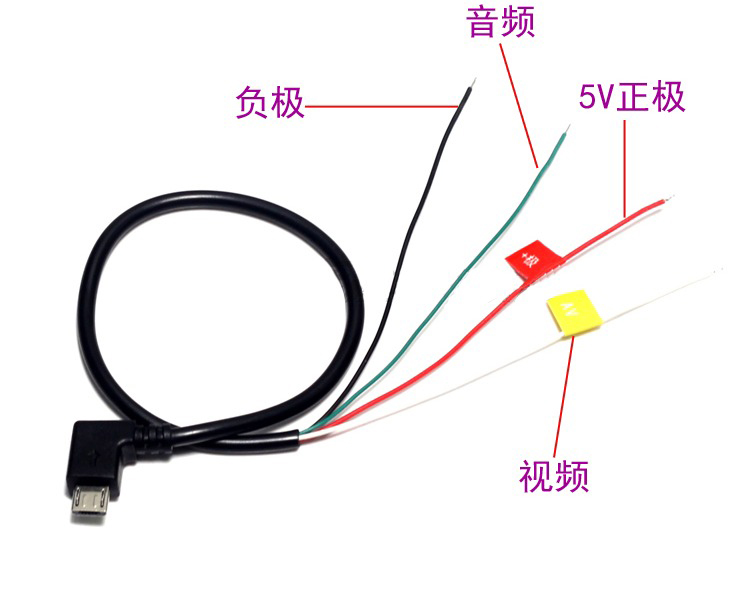

    请注意。对于山狗。我们只需要一条线就可以了。因为山狗自带有电池。不需要外部供电。所以5V正极是不接的.除非你确保输入的电压是5V。否则不接。以免烧坏少狗。然后音频一般也不接。因为飞机飞上去就是杂音。听起来很烦躁的。建议不接。负极可接可不接。因为接了不会有问题。不接也能正常工作。最后是视频。黄色标签那个白线。这个是接到TS5828的VIDEO上的。就一根线就可以工作的了。然后再把山狗打开。把视频输出选项打开。

    最后。把所有设备都装到飞机上。去飞吧。绝对够你爽好久了。但是请注意。飞行不要太远。以免失控找不到北回不来。
